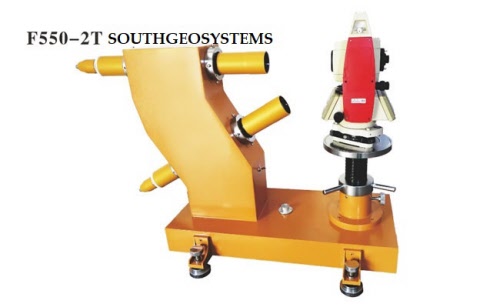

Colimador Optico F550-2T

SOUTHGEOSYSTEMS
F5502T-A250999
kg
  • Descripción
  • Mas Info
  • Especificaciones

Colimador Optico F550-2T  para calibtar Estaciones Totales, Niveles y Teodolitos

Colimador Óptico F550-2T, para estación total, teodolitos, Niveles opticos
 1 This model of equipment adopts totally two collimator tubes which have the focus of 550

    and been designed  with plunge angle and collimation horizontal angle.

       2 The collimator tube is equipped with a reticle with the precision 30", which can

           significantly improve the inspection precision.

       3  The collimator tube is equipped with up/down and right/left tuning device, therefore easy

             for customers’ usage, installation, commissioning and inspection.

       4  The collimator tube adopts the latest long-life “cold” light source, which intensity may be

           tuned according to customers’ requirements and indoor luminance. The source produces

           viridescent lights, which are comfortable for seeing.

       5 On the lifting platform, the threaded rod allowing 26cm lifting range runs smoothly and

            stably, and with different configuration, enables customers to operate readily and easily.

       6  The foundation is designed and installed with 4 leveling wheel, and at the bottom, 4 round

           pads can increase the ground force-carrying surface and the stability. The whole platform

              is available for leveling and moving.

       7  The fixed, integrated instrument center screws on the lifting platform are common in both

            metric and British systems (two-in-one), and can be combined for checking different

             foreign and domestic measuring instruments.

       8   The equipment is designed with small form factor and looks decent and charming. The

           total weight is 100kg and the equipment stands very firmly.



*Main Technical Parameters of Tubes:



  Tube length: 565mm

  Tube focus: 550mm

  Tube Aperture: 57mm

  Resolution: 3"

  Angle of field of view: 10°20'

  Accuracy(Reticle’s division value): 30"

  Magnification: 5.7~7X



  The shortest target of the level tube: 2m

  The far target: ∞



  Tubes position:

  Horizontal(0°),elevation(30°)



  Power supply for tube: 4.5~6V,2.1W

  Switch power: 1~10A



  Lighting source: cold light (with adjustable intensity), green



 Shipment package: 1wooden case,110kgs,0,50CBM.

F550-2

Collimator Specifications

F550-2

Focal Length

550mm

Effective Aperture

55mm

Field of View

2°30

Min.Graduation

20

Shortest Stadia

2m

Angle between two Tubes

30°±15'

Sensitivity of Plate Bubble

20"/2mm

Graduation Range

HZ: ±30'    V: ±30'

Operating Height

300mm
