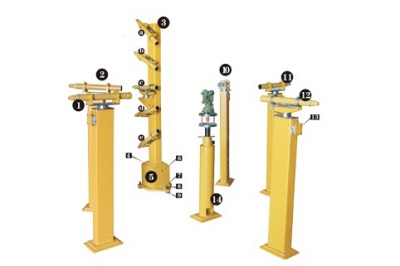

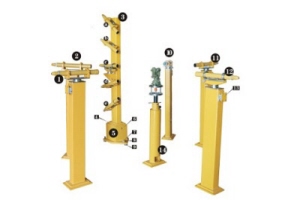

Colimadores Opticos W550-F10

Colimador Optico W550-F10, Colimador para estaciones totales, teodolitos, Niveles y Teodolitos

Main Technical Parameters:



  Tube length: 565mm

  Tube focus: 550mm

  Tube Aperture: 57mm

  Resolution: 3"

  Angle of field of view: 10°20'

  Accuracy(Reticle’s division value): 30"

  Magnification: 5.7~7X

  The shortest target of the level tube: 2m

  The far target: ∞



  Tubes position:

  Horizontal(0°,45°,90°,180°,270°,315°),elevation(15°,30°) and depresion(150°,165°)

  Adjusting range of the tubes: Horizontal:≥60´, Vertical:≥60

  Observation distance(range from the middle of the tube  to the middle of the platform): 1200mm



  Lifting range of the lifting platform: 300mm

  Max. Loading weight on support column: 40kgs

  Level accuracy:

      Round level(On the foundation of the front column): 8"/2mm,

      Long level(On the front/back horizontal tube):20"



  Power supply for tube: 4.5~6V,2.1W

  Switch power: 1~10A

  Lighting source: cold light (with adjustable intensity), green



   Dimension:

     Front square column:630x400x2100mm;

     Back square column:600x230x1200mm

     Flank square column:600x230x1200mm

 Shipment Packages: 6wooden cases,630kgs/2.045cbm
