Collimatore Ottico W550-F4

SOUTHGEOSYSTEMS
W550F4-A2502399
kg
  • Descrizione
  • Altri Dettagli

Collimatore Ottico W550-F4è adatto per calibrare e manutenere Strumenti geodetici

Optical Collimator W550-F4,collimatore, Collimatore per Stazioni totali, Teodoliti, e livelli ottici

Main Technical Parameters:



  Tube length: 565mm

  Tube focus: 550mm

  Tube Aperture: 57mm

  Resolution: 3"

  Angle of field of view: 10°20'

  Accuracy(Reticle’s division value): 30"

  Magnification: 5.7~7X

  The shortest target of the level tube: 2m

  The far target: ∞

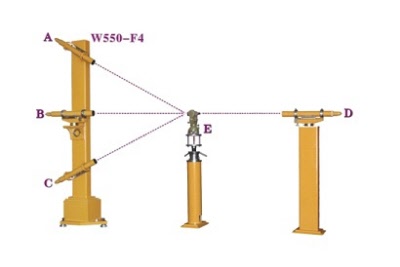

  Tubes position:

  Horizontal 0°,elevation30°,and depresion 150

  Adjusting range of the tubes: Horizontal:≥60´, Vertical:≥60

  Observation distance(range from the middle of the tube  to the middle of the platform): 1200mm



  Lifting range of the lifting platform: 300mm

  Max. Loading weight on support column: 40kgs

  Level accuracy:

      Round level(On the foundation of the front column): 8"/2mm,

      Long level(On the front/back horizontal tube):20"



  Power supply for tube: 4.5~6V,2.1W

  Switch power: 1~10A

  Lighting source: cold light (with adjustable intensity), green



  Shipment Packages: 5wooden cases,320kgs/0.9cbm
